Raspberry pi의 구조

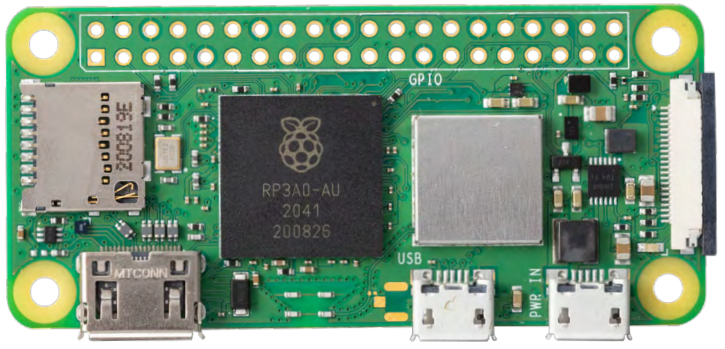

raspberry pi zero 2W image 위는 Raspberry pi zero 2W 보드입니다.

  • USB port
    Micro 5pin 단자를 이용하는 USB 포트입니다.
    전원을 공급할 수 있으며 마우스, 키보드같은 장치를 통해 입력을 할 수도 있습니다.
  • HDMI port
    Mini HDMI 단자를 이용하는 포트입니다.
    모니터와 연결해 화면을 띄울 수 있습니다.
  • SD card slot
    Micro SD card를 꽂는 슬롯입니다.
    Raspberry pi가 데이터를 읽고 저장하기 위해 필요합니다.

  • Camera connector

  • GPIO pin 40개의 핀으로 되어 있습니다.
    디지털 데이터를 입력받거나 출력할 수 있습니다.
    VCC, GND 전원을 공급하거나 해당 핀을 통해 Raspberry pi 전원을 넣을 수 있습니다.

보드의 종류에 따라 더 많은 포트가 있고 포트의 형태도 다르니 참고바랍니다.

전원 관리

라즈베리파이 전원을 제대로 공급하지 않으면 아래와 같은 문제점이 발생할 수 있습니다.

1) 발열로 인한 장비 손상
2) 정상적인 작동이 되지 않음
3) 라즈베리파이 무한 재부팅

따라서 Datasheet를 참고해서 라즈베리파이에 적절한 전압과 전류를 공급해야 합니다.

  • Raspberry pi 전원
모델명 전압(V) 전류(A)
Raspberry Pi Zero 2W 5 2.5
Raspberry Pi 4 Model B 5 3
Raspberry Pi 3 Model B+ 5 2.5

note) 위는 제조사의 권장사항이며 USB 주변장치를 이용하지 않을경우 5V 700mA이상이면 충분합니다.

reference : Raspberry Pi Datasheets
